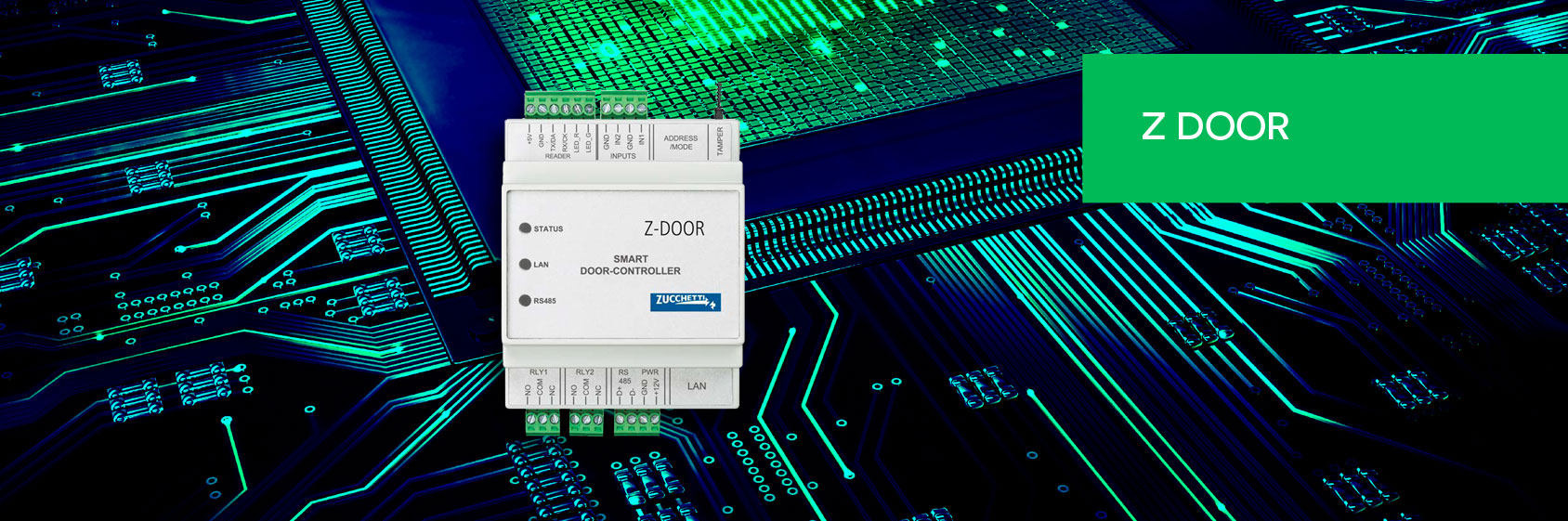

Z Door

Z DOOR è il controller versatile e configurabile via WEB, attraverso un’interfaccia semplice ed intuitiva, che ti permette di gestire in sicurezza tutti i varchi e le porte della tua azienda.

La tecnologia d’avanguardia ed un rapporto prestazioni-prezzo molto competitivo, fanno di Z DOOR la scelta migliore per applicazioni di controllo accessi che richiedono alta affidabilità e completezza funzionale, in un box dalle dimensioni contenute.
Il modulo POE (opzionale) è in grado di alimentare l’intero sistema con un singolo cavo Ethernet.

Con Z DOOR puoi gestire completamente ogni stato di una porta battente grazie al suo lettore, i 2 ingressi bilanciati e i 2 relè, inoltre puoi controllare fino a 8 porte battenti indipendenti tramite i moduli.

Funzionalità

Il modulo POE (opzionale) è in grado di alimentare l’intero sistema con un singolo cavo Ethernet: Z DOOR, lettore ed elettroserratura.

Z DOOR gestisce completamente ogni stato di una porta battente con il suo lettore, 2 ingressi bilanciati e 2 relè.

E’ possibile controllare fino a 8 porte battenti indipendenti tramite moduli Z DOOR (Q3 2013).

Online: un server riceve tutte le richieste di accesso via HTTP e può autorizzare o negare il transito. In caso di problemi di connessione, le transazioni sono gestite localmente e memorizzate nella memoria interna.

Uno speciale messaggio http periodico, informa il server della presenza di transazioni da scaricare al ripristino della connessione.

Offline: in base a tabelle (file di testo) con criteri di accesso specifici per ogni varco controllato, che definiscono: fasce orarie, gruppi di autorizzazioni e nome utente. Le transazioni sono registrate in un file di testo nella memoria SD interna. Il formato del record è configurabile per essere direttamente importato da altri software di terze parti per esempio per l’elaborazione delle paghe.

Z DOOR può copiare periodicamente e automaticamente i file di testo con le transazioni su server FTP così da poter funzionare anche senza middleware di trasferimento e formattazione dei dati.

Online come component del sistema Accessi Project, la potente suite di sicurezza di Zucchetti.

Z DOOR è un potente controllore di porta battente, configurabile attraverso un comune browser WEB o tramite file di testo via FTP.

Può essere gestito in tempo reale da un server HTTP: Z DOOR riceve comandi http dal server e invia messaggi HTTP con le variazioni degli input o le letture di Badge.

Z DOOR gestisce completamente una porta battente.

Aggiungendo sulla porta 485 criptata fino a 8 moduli Z MAX (Q3 2013), si possono gestire fino a 8 porte battenti indipendenti ognuna con un lettore di ingresso e un bottone di uscita.

Grazie alla scheda SD da 2GB interna, sia il numero di utenti che il numero di transazioni soddisfano ogni necessità pratica.

Vantaggi

Con Z DOOR hai a disposizione un potente controllore di porta battente, configurabile attraverso un comune browser WEB o tramite file di testo via FTP.
Puoi gestirlo in tempo reale da un server HTTP: Z DOOR riceve comandi HTTP dal server e invia messaggi HTTP con le variazioni degli input o le letture di badge.

Z DOOR gestisce completamente una porta battente e aggiungendo sulla porta 485 criptata fino a 8 moduli Z MAX (Q3 2013), si possono gestire fino a 8 porte battenti indipendenti, ognuna con un lettore di ingresso e un bottone di uscita.
Inoltre, grazie alla scheda SD da 2GB interna, sia il numero di utenti che il numero di transazioni soddisfano ogni necessità pratica della tua azienda.

Specifiche Tecniche

HARDWARE:

  • ARM Cortex-M3, 32-bit, 100MHz
  • memoria: 2GB Flash su scheda SD rimovibile per transazioni e configurazioni

INTERFACCIA UTENTE:

  • buzzer multitonale programmabile, 3 LED bicolore di STATO (Stato, Ethernet e RS485)

LETTORE DI BADGE:

  • 1 connettore a viti removibile con controllo di 2 led
  • interfaccia con il lettore selezionabile: Clock&Data /TTL seriale/RS232/Wiegand/Barcode
  • fino a 8 lettori tramite schede Z MAX collegate alla porta RS485 (Q3 2013)

PORTE DI COMUNICAZIONE:

  • ethernet 10/100, TCP/IP, HTTP (Porta configurabile – Default:80), FTP (Porta configurabile – Default: 21) – DHCP o IP statico
  • modulo POE opzionale 802.3af A&B con connettore per batteria esterna – Alimenta anche il lettore e la serratura elettromeccanica
  • 1 porta RS485 optoisolata con protocollo criptato per gestire fino a 8 Z MAX

INPUT E OUTPUT:

  • 2 relè N.O o N.C. max 2A@30Vdc
  • 2 ingressi bilanciati inputs per controllo completo di una porta battente. Ogni input può rilevare fino a 5 stati (corto circuiti, circuito aperto, sensore normale, sensore attivo, varco forzato)
  • fino a 8 Z MAX opzionale, ognuno con 1 lettore Clk&Data, 2 relè e 2 ingressi digitali (Q3 2013)
  • antitamper ottico o con contatto pulito

ALIMENTAZIONE:

  • da switch PoE (Power Over Ethernet) richiede il modulo POE opzionale
  • da power injector compatibile 802.3af (richiede il modulo POE opzionale)
  • 8 ..48Vdc da connettore a vite: 400mA@12Vdc max con 1 lettore
  • batteria esterna
  • il modulo POE opzionale alimenta anche il lettore e una serratura elettromeccanica

BATTERIA:

  • connettori per batteria esterna (richiede modulo POE opzionale)
  • collegare una batteria ricaricabile a 12V da minimo 2Ah
  • quando Z DOOR è alimentato la batteria è ricaricata a 100mA
  • batteria di backup al litio interna: 3V 225mAh per RTC

DIMENSIONI:

  • scatola ABS: 69 x 98 x 57 mm (L x A x P) Peso: 225 g
